انواع کانکتور‌های MC۴ در نیروگاه‌های خورشیدی

کانکتور‌های MC۴ برای اتصال امن و با حداقل مقاومت بین پنل‌ها و رشته‌های خورشیدی طراحی شده‌اند و در برابر شرایط محیطی سخت مانند رطوبت، گرد و غبار و اشعه UV مقاوم هستند. انتخاب مدل استاندارد این کانکتور‌ها به‌طور مستقیم بر ایمنی و عمر مفید ۲۵ ساله پروژه‌های خورشیدی تأثیر می‌گذارد. در ادامه، انواع مختلف کانکتور‌های MC۴ و ویژگی‌های آنها بررسی می‌شود.

۱- کانکتور استاندارد MC۴

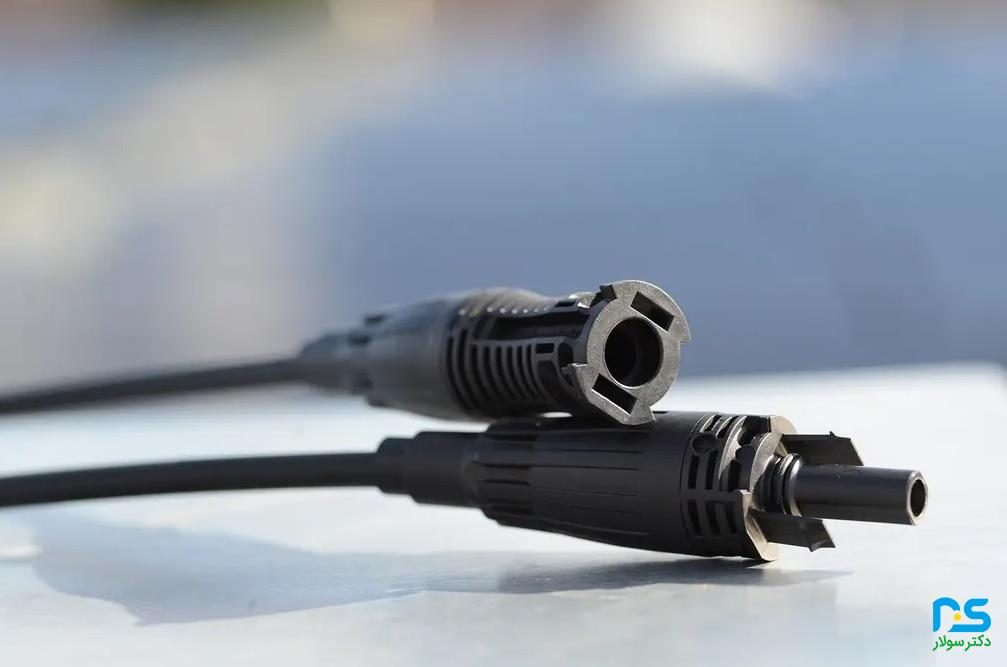

کانکتور MC۴ استاندارد، متداول‌ترین نوع مورد استفاده در نیروگاه‌های خورشیدی است. این کانکتور‌ها برای اتصال سری پنل‌ها (String) به یکدیگر و یا اتصال زنجیره‌ها به جعبه‌های انشعاب (Combiner Boxes) یا اینورتر‌ها استفاده می‌شود. وظیفه اصلی آن ایجاد یک اتصال ایمن، ضد آب و با حداقل مقاومت الکتریکی است.

اجزاء اصلی:

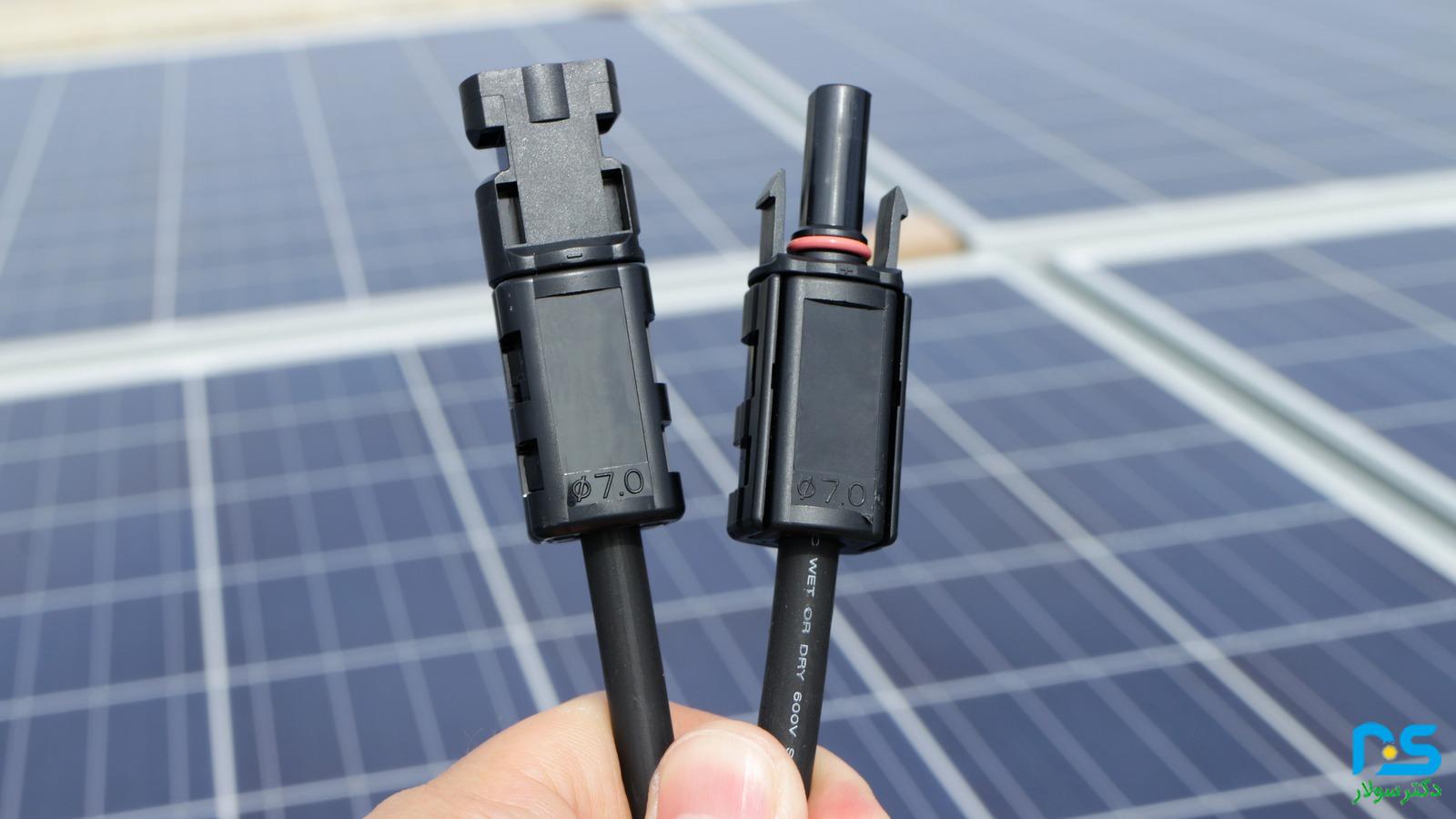

این کانکتور‌ها شامل دو بخش مکمل هستند:

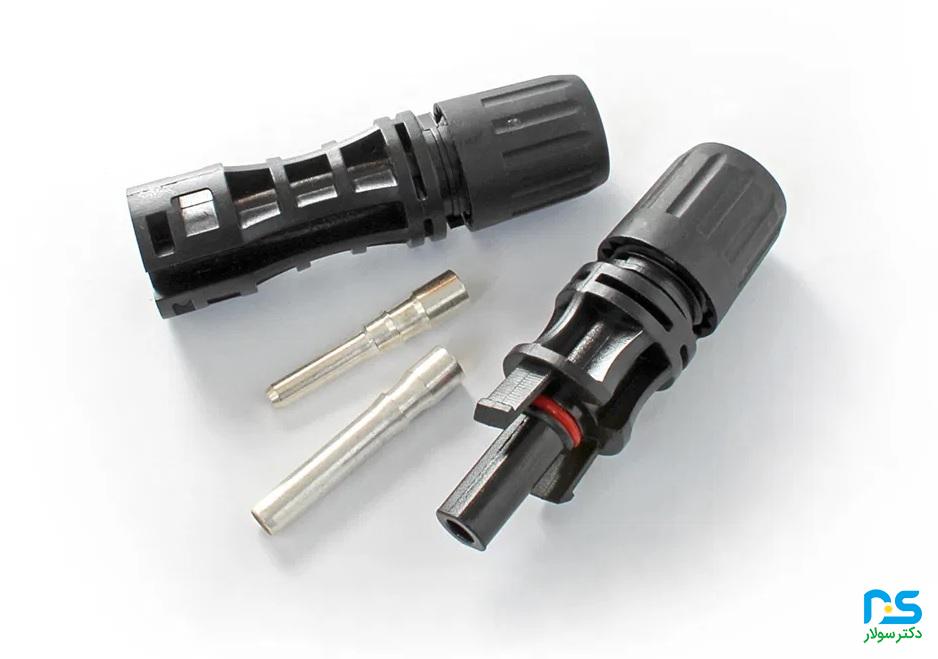

• MC۴ نری: دارای یک پین فلزی داخلی (هادی) و یک بدنه پلاستیکی با شیار قفل‌شونده است.

• MC۴ مادگی: دارای یک استوانه فلزی و بدنه پلاستیکی با قفل جفت‌شونده است.

ویژگی‌های کلیدی:

• قطر پین: ۴ میلی‌متر است؛ این اندازه استاندارد، قابلیت همکاری و سازگاری گسترده‌ای را در صنعت تضمین می‌کند و وجه تسمیه MC۴ است.

• مقاومت محیطی بالا: دارای درجه حفاظت IP67/IP68 هستند که مقاومت کامل در برابر رطوبت، گرد و غبار و نفوذ آب را تضمین می‌کند. جهت کسب اطلاعات فنی بیشتر، بروشور کانکتور MC4 تولیدی شرکت Stäubli International AG شامل مشخصات عملکردی، ولتاژ مجاز، مواد و استانداردهای لازم است.

• عملکرد حرارتی: این کانکتور‌ها طوری طراحی شده‌اند که عملکرد بی‌وقفه خود را در محدوده‌ی وسیعی از دما‌های شدید (سرد یا گرم) حفظ کنند.

• مکانیزم قفل: از نوع فشاری و قفل‌شونده است که برای اطمینان از اتصال محکم و ایمنی بالا طراحی شده است.

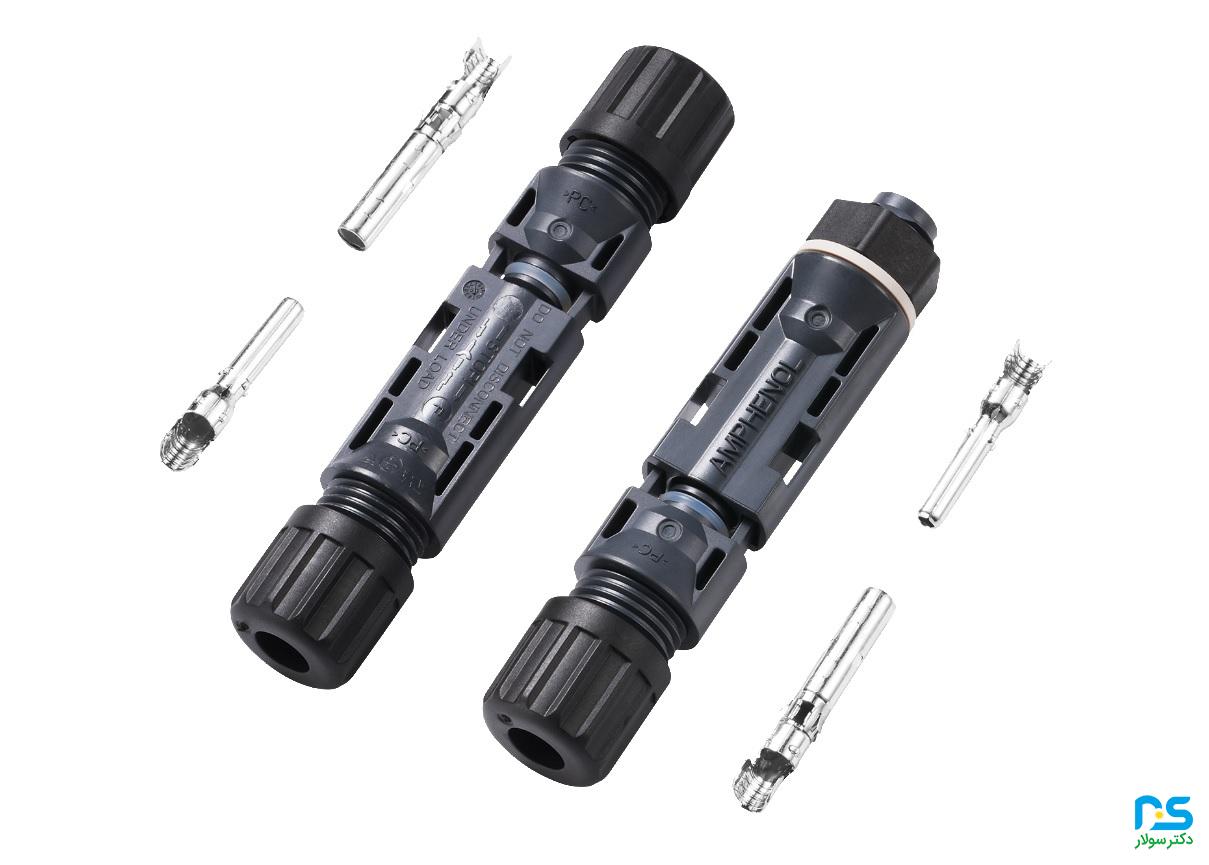

• نصب ساده و سریع: طراحی فشاری و قفل‌شونده آنها امکان اتصال و قطع سریع را فراهم می‌کند، هرچند برای نصب پین‌ها بر روی کابل‌ها، استفاده از انبر پرس مخصوص برای ایجاد اتصال الکتریکی با حداقل مقاومت و دوام مکانیکی، ضروری است.

• نکته مهم: استفاده از کانکتور‌های ناسازگار (مثلاً اتصال کانکتور MC۴ به یک کانکتور غیر استاندارد یا تولید شده توسط شرکت‌های مختلف) می‌تواند باعث عدم ایزولاسیون محیطی و افزایش مقاومت الکتریکی اتصال شود. این افزایش مقاومت در نهایت می‌تواند منجر به ایجاد قوس الکتریکی و خطر آتش‌سوزی گردد.

در این زمینه، مقاله «تأثیر کیفیت اجرای اتصالات کانکتور‌ها و ترمینال‌ها بر افت توان و ایمنی نیروگاه خورشیدی» در وب‌سایت دکتر سولار، به بررسی نقش همین اتصالات در تلفات توان، افزایش دما و ریسک ایمنی پرداخته است.

۲- کانکتور‌های انشعابی MC۴

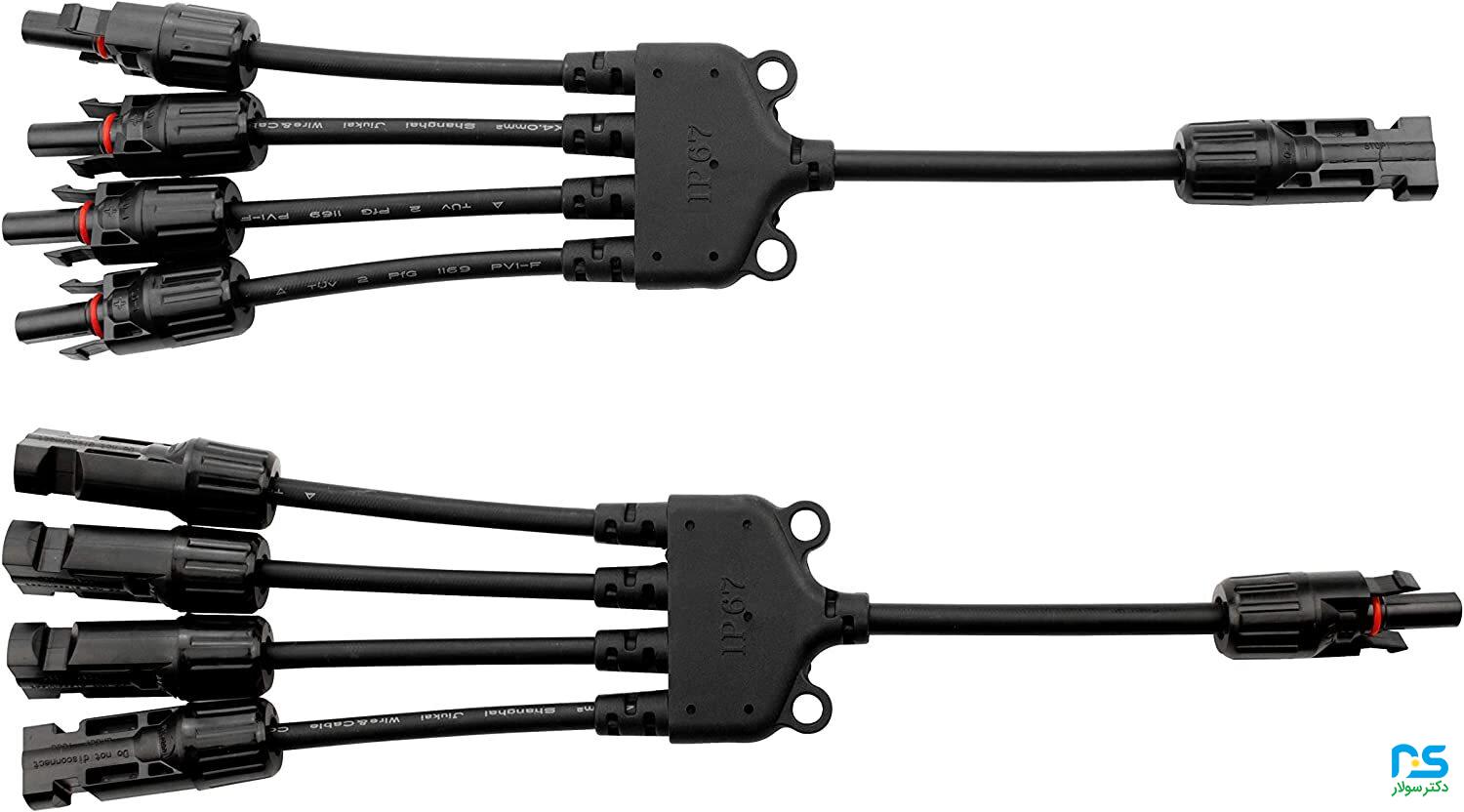

کانکتور‌های انشعابی MC۴، که اغلب با نام کانکتور Y نیز شناخته می‌شوند، برای مدیریت پیچیدگی‌های آرایش پنل‌ها در نیروگاه‌های خورشیدی بزرگ طراحی شده‌اند. وظیفه اصلی این کانکتور‌ها موازی کردن (Parallel) چندین رشته (String) یا پنل است تا جریان خروجی افزایش یابد، بدون اینکه تغییری در ولتاژ کل سیستم ایجاد شود.

اجزاء اصلی:

این کانکتور‌ها معمولاً دارای یک خروجی (یک جفت نری و مادگی) و دو یا چند ورودی هستند:

• تیپ‌های رایج: شامل ۱:۲ (دو به یک) یا ۱:۳ (سه به یک) می‌باشد که نشان‌دهنده تعداد رشته‌هایی است که می‌توانند به صورت موازی به هم متصل شوند.

جهت کسب آگاهی بیشتر در مورد ساختار آرایه‌های خورشیدی، در مقاله‌ «خطاهای رایج در آرایش سری و موازی پنل‌های خورشیدی و تأثیر آن بر عملکرد سیستم» در وب‌سایت دکتر سولار، به چالش‌ها و اشتباهات متداول در طراحی رشته‌های سری و موازی پرداخت شده است.

ویژگی‌های کلیدی:

• افزایش جریان سیستم: با موازی کردن جریان‌های ورودی از پنل‌ها یا رشته‌های مختلف، جریان خروجی به سمت اینورتر افزایش می‌یابد؛ این امر در پروژه‌های بزرگ که نیاز به توان بالا دارند حیاتی است.

• سازگاری الکتریکی: این کانکتور‌ها طوری طراحی شده‌اند که ولتاژ اصلی سیستم (مثلاً ۱۰۰۰ یا ۱۵۰۰ ولت) را حفظ کرده و فقط جریان (آمپر) را جمع کنند.

• مقاومت محیطی: همانند کانکتور‌های استاندارد، دارای درجه حفاظت IP67/IP68 هستند تا از نقاط انشعاب حساس در برابر نفوذ رطوبت و گرد و غبار محافظت کنند.

• نصب ساده: استفاده از این کانکتور‌ها سیم‌کشی را در جعبه‌های انشعاب ساده‌تر می‌کند و امکان توسعه سریع آرایه‌های خورشیدی را فراهم می‌سازد.

• دوام مکانیکی: مکانیزم قفل‌شونده و ساختار مقاوم این کانکتورها، پایداری اتصالات در نقاط تقسیم جریان را تضمین می‌کند.

۳- کانکتور‌های مقاومتی و تخصصی MC۴

برای مقابله با شرایط محیطی سخت و پاسخگویی به نیاز‌های فنی خاص در نیروگاه‌های خورشیدی بزرگ (در مقیاس صنعتی)، انواع ویژه‌ای از کانکتور‌های MC۴ توسعه یافته‌اند.

کانکتور MC۴ با پوشش ضد UV

ماده سازنده بدنه MC۴ استاندارد معمولاً پلی‌کربنات مقاوم در برابر فرابنفش (UV) است. با این حال، تابش مستقیم و مداوم خورشید و اشعه فرابنفش (UV) می‌تواند به‌مرور زمان باعث تخریب سریع پلاستیک و ترک خوردن آن شود که منجر به نفوذ رطوبت می‌شود.

• این کانکتور‌های تخصصی با پوشش‌های ضد UV اختصاصی‌تر تقویت شده‌اند تا برای شرایط اقلیمی با تابش شدید خورشید و تضمین طول عمر بیشتر در محیط بیرونی طراحی شوند.

کانکتور MC۴ با تحمل ولتاژ و جریان بالا

در پروژه‌های خورشیدی بزرگ که به‌منظور کاهش افت توان و بهینه‌سازی سیستم، از سیستم‌های با ولتاژ یا جریان بالا استفاده می‌شود، نیاز به کانکتور‌های خاصی است:

• تحمل ولتاژ بالا: این کانکتور‌ها به‌گونه‌ای طراحی می‌شوند که دارای عایق‌بندی و فاصله‌های خزش (Creepage Distance) کافی برای تحمل ولتاژ‌های بالا (اغلب تا ۱۵۰۰ ولت DC) باشند و قابلیت انتقال مؤثر انرژی را از پنل‌ها به اینورتر‌ها فراهم کنند.

• تحمل جریان بالا: برای کابل‌های با سطح مقطع بیشتر (مانند ۶ میلی‌متر) و سیستم‌هایی که جریان‌های بالاتری از ۴۰ آمپر دارند، مدل‌های خاصی با عناصر رسانای بهینه‌شده و بزرگ‌تر استفاده می‌شوند تا گرمای کمتری تولید شود و اتصال پایدار بماند. این مدل‌ها در بازار با پسوند PRO معرفی یا عرضه می‌شوند.

۴- کانکتور‌های MC۴ با قابلیت نصب سریع

کانکتور‌های با قابلیت نصب سریع برای پروژه‌های بسیار بزرگی که سرعت نصب و کاهش زمان کلی پروژه اهمیت بالایی دارد، توسعه داده شده‌اند.

• مدل‌های Snap-in (Tool-less): این مدل‌ها به‌صورت پلاگین طراحی می‌شوند و نیاز به ابزار‌های تخصصی پرس یا قفل‌کردن‌های پیچیده را به حداقل می‌رسانند. مدل‌هایی که قابلیت نصب سریع دارند، در بازار معمولاً با پسوندهایی مانند Quick Connect یا Tool-Free شناخته می‌شوند.

• مزیت اصلی: این تسهیلات برای پروژه‌هایی که زمان‌بر هستند و نیاز به سرعت بالا در نصب و سهولت در تعمیرات دارند، بسیار مناسب است. این امر باعث کاهش هزینه نیروی کار و خطا‌های انسانی در محل پروژه می‌شود

جمع‌بندی

کانکتور MC۴ با مشخصاتی مانند قطر پین ۴ میلی‌متر و مقاومت محیطی IP67/IP68، به استاندارد جهانی در صنعت خورشیدی تبدیل شده است. این کانکتور‌ها اتصال ایمن با حداقل مقاومت را برای پنل‌ها فراهم کرده و انواع تخصصی آن نیاز‌های پروژه‌های بزرگ را پاسخ می‌دهند:

• کانکتور‌های انشعابی (کانکتور Y): امکان موازی‌سازی چندین رشته را برای افزایش جریان خروجی و مدیریت بهینه آرایه‌ها فراهم می‌کنند.

• مدل‌های مقاومتی و تخصصی: شامل مدل‌های ضد UV برای طول عمر بیشتر در محیط‌های با تابش شدید، و مدل‌های با قابلیت تحمل ولتاژ تا ۱۵۰۰ ولت DC و جریان بالا برای پروژه‌های مقیاس صنعتی هستند.

• مدل‌های نصب سریع: با حذف نیاز به ابزار‌های تخصصی پرس، به کاهش چشمگیر زمان نصب و هزینه‌های نیروی کار در پروژه‌های بزرگ کمک می‌کنند.

سازگاری کانکتور‌های MC۴ برای ایمنی سیستم حیاتی است. استفاده از کانکتور‌های ناسازگار می‌تواند موجب افزایش مقاومت و خطر قوس الکتریکی و آتش‌سوزی شود. انتخاب مدل استاندارد MC۴، پایداری و ایمنی بلندمدت سیستم خورشیدی را تضمین می‌کند.
