دیتاشیت یا برگه مشخصات فنی، مهم‌ترین سندی است که اطلاعات فنی، مکانیکی، الکتریکی و عملکردی یک پنل خورشیدی را به زبان عدد و استاندارد ارائه می‌دهد.
اگر نصاب، خریدار یا طراح سیستم خورشیدی هستید، باید بدانید:
پنل چقدر توان تولید می‌کند؟
بازده آن چقدر است؟
در چه شرایط محیطی می‌تواند کار کند؟
عمر مفید و نرخ افت توان آن چگونه است؟
ابعاد، وزن و نوع کانکتور آن چیست؟
دانستن این اطلاعات کمک می‌کند تا پنل مناسب پروژه‌تان را با آگاهی و مقایسه صحیح انتخاب کنید.
PRODUCT: TSM-XXXDEG19RC.20
در این قسمت نام فنی و مدل دقیق پنل خورشیدی نوشته می‌شود.
PRODUCT RANGE
بازه توان محصول
توان خروجی اسمی پنل در شرایط استاندارد در این بخش اعلام می‌شود.
High customer value
ارزش بالای اقتصادی برای مشتری
اینجا به صرفه‌بودن پنل برای خریدار و سرمایه‌گذار اشاره می‌شود.
High reliability
قابلیت اطمینان بالا
در این بخش به کیفیت ساخت و دوام محصول اشاره می‌شود.
High energy yield
بازده انرژی بالا
نشان می‌دهد پنل در طول سال تولید برق بالایی دارد.
BIFACIAL DUAL GLASS MONOCRYSTALLINE MODULE
ماژول مونوکریستالین دوطرفه با شیشه دو لایه
در این بخش نوع ساختار پنل و ویژگی دوطرفه بودن آن نوشته می‌شود.
Comprehensive Products and System Certificates
گواهی‌نامه‌های کامل محصول و سیستم
گواهی‌های بین‌المللی کیفیت، ایمنی و محیط‌زیست پنل در این قسمت آورده می‌شود.
EU-28 WEEE COMPLIANT
مطابق با مقررات WEEE اتحادیه اروپا
نشان می‌دهد این محصول مطابق با قوانین بازیافت اروپا تولید شده است.
RECYCLABLE PACKAGING
بسته‌بندی قابل بازیافت
نشان می‌دهد بسته‌بندی محصول برای محیط‌زیست مضر نیست و قابل بازیافت است.
Trina Solar’s Vertex Bifacial Dual Glass Performance Warranty
گارانتی عملکرد ماژول دوطرفه Vertex شرکت Trina Solar
نمودار کاهش توان خروجی پنل در طول ۳۰ سال در این بخش نمایش داده می‌شود.
DIMENSIONS OF PV MODULE (mm)
ابعاد ماژول خورشیدی (میلی‌متر)
طول، عرض و ضخامت دقیق پنل خورشیدی در این بخش مشخص می‌شود.
CAUTION: READ SAFETY AND INSTALLATION INSTRUCTIONS BEFORE USING THE PRODUCT.
احتیاط: پیش از استفاده از محصول، دستورالعمل‌های ایمنی و نصب را مطالعه کنید
هشدار ایمنی برای نصب صحیح و بدون خطر پنل خورشیدی است.
Country of Origin: China
کشور سازنده: چین
محل تولید یا مونتاژ پنل در این بخش اعلام می‌شود.
Version number: TSM_EN_2022_Aus_A
شماره نسخه: TSM_EN_2022_Aus_A
نشان می‌دهد این نسخه از دیتاشیت برای کدام بازار و چه تاریخی تهیه شده است.
WARRANTY
گارانتی
در این بخش نوع و مدت ضمانت‌نامه‌های محصول از نظر کیفیت ساخت و توان خروجی ذکر می‌شود.
PACKAGING CONFIGURATION
پیکربندی بسته‌بندی
نشان می‌دهد چند پنل در هر پالت یا کانتینر قرار می‌گیرد و برای حمل‌ونقل چگونه بسته‌بندی شده‌اند.
MECHANICAL DATA
اطلاعات مکانیکی
ابعاد پنل، وزن، جنس شیشه و قاب، نوع کابل و کانکتورها در این بخش نوشته می‌شود.
TEMPERATURE RATINGS
پارامترهای دمایی
نشان می‌دهد پنل در چه دماهایی کار می‌کند و دما چه تأثیری بر توان و عملکرد آن دارد.
MAXIMUM RATINGS
حداکثر مقادیر مجاز
مقدار حداکثری ولتاژ، جریان و دمای قابل تحمل برای پنل در این قسمت مشخص می‌شود.
ELECTRICAL DATA (STC)
مشخصات الکتریکی (شرایط استاندارد STC)
اطلاعات مربوط به توان، جریان و ولتاژ پنل در شرایط آزمایشگاهی استاندارد را نشان می‌دهد.
ELECTRICAL DATA (NOCT)
مشخصات الکتریکی (در شرایط واقعی NOCT)
توان و ولتاژ پنل در شرایط واقعی محیطی (تابش ۸۰۰ وات، دمای ۲۰ درجه) در این بخش آورده می‌شود.
Electrical characteristics with different power bin (reference to 10% Irradiance ratio)
ویژگی‌های الکتریکی بر اساس نسبت تابش پشت به جلو
مقایسه عملکرد پنل با تغییر میزان نور دریافتی از سمت پشت برای مدل‌های bifacial.
I-V CURVES OF PV MODULE (565 W)
منحنی جریان-ولتاژ پنل ۵۶۵ وات
نمودار رفتار الکتریکی پنل در شدت‌های مختلف نور را نشان می‌دهد.
P-V CURVES OF PV MODULE (565 W)
منحنی توان-ولتاژ پنل ۵۶۵ وات
نشان می‌دهد توان تولیدی پنل در ولتاژهای مختلف چگونه تغییر می‌کند.
Module Dimensions
ابعاد ماژول
ابعاد دقیق فیزیکی پنل شامل طول، عرض و ضخامت در این بخش آمده است.
Front View / Back View
نمای جلویی / نمای پشتی
نقشه و طراحی فنی پنل از زاویه جلو و پشت جهت نصب و مهندسی آورده شده است.
Mounting Hole Layout / Grounding & Drainage Holes
نقشه جای‌گیری سوراخ‌های نصب، ارت و زه‌کشی
محل دقیق سوراخ‌های لازم برای نصب پنل روی سازه و اتصال به زمین مشخص شده است.

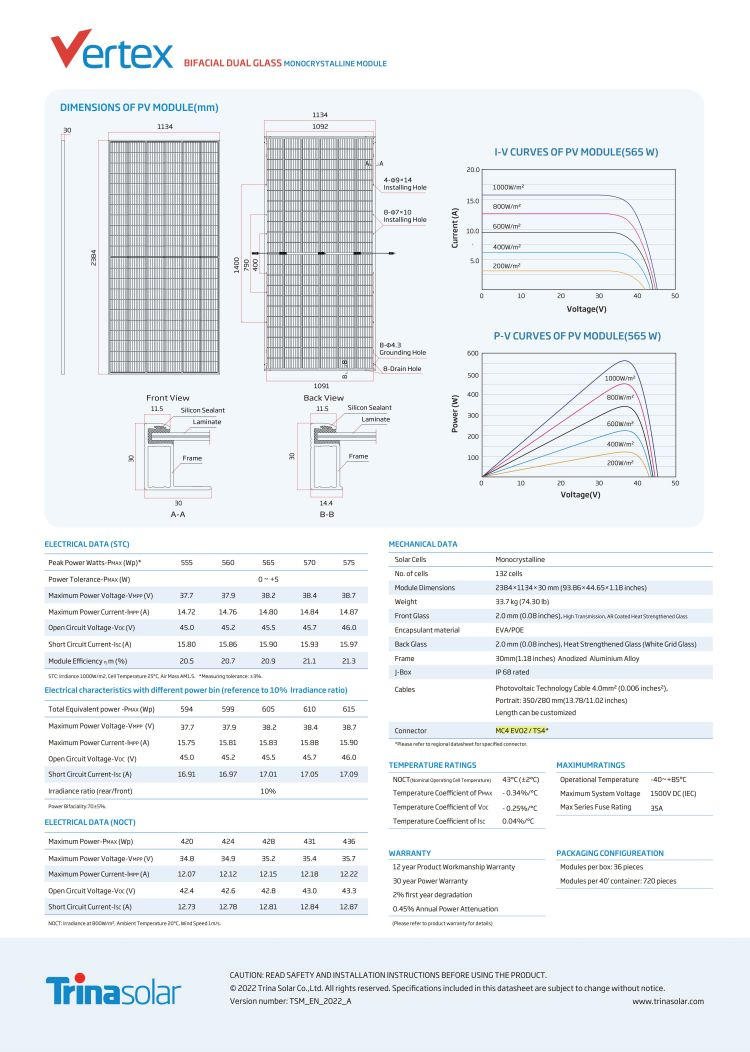

در صفحه اول دیتاشیت پنل خورشیدی Trina Solar مدل Vertex 575W، یک نمای کلی و تبلیغاتی از ویژگی‌های برجسته این پنل ارائه شده است. در بالای صفحه، نام تجاری پنل (Vertex DEG19RC.20) و توان آن (۵۷۵ وات) به چشم می‌خورد. تصویری از پنل، همراه با آیکون‌هایی گرافیکی، به مزایای کلیدی آن اشاره دارد. برخی از این مزایا عبارت‌اند از: بازده بالا تا ۲۱.۳٪، استفاده از فناوری سلول‌های چند باس‌بار (MBB)، طراحی دوطرفه (bifacial) برای جذب نور از پشت، و کاهش افت توان در طول زمان با ساختار کم‌تلفات.
همچنین در همین صفحه اول، عبارت‌هایی مانند “Low LCOE” و “Lower BOS cost” دیده می‌شود که نشان می‌دهند این پنل برای پروژه‌های مقیاس بزرگ طراحی شده و باعث کاهش هزینه تمام‌شده برق و تجهیزات جانبی (مانند کابل و سازه) می‌شود. تاکید شده که این پنل در رده صنعتی (Utility-scale) قرار دارد و برای نصب در نیروگاه‌های خورشیدی با بازده بالا مناسب است. صفحه اول به‌نوعی یک معرفی تجاری-فنی خلاصه از ویژگی‌هایی است که در صفحات بعدی با جزئیات بیشتری توضیح داده می‌شوند.
در صفحه دوم دیتاشیت پنل خورشیدی Trina Solar، اولین مشخصه فنی درج‌شده، ابعاد ماژول (Module dimensions) است که برابر با 2384 × 1096 × 35 میلی‌متر ذکر شده. این ابعاد نشان‌دهنده طول، عرض و ضخامت فریم پنل است. دانستن این اطلاعات برای طراحی چیدمان پنل‌ها روی سازه، حمل‌ونقل، نصب و جانمایی دقیق در نیروگاه یا روی بام ضروری است. به‌عنوان مثال، طول ۲.۳۸ متر و عرض ۱.۰۹ متر نشان می‌دهد که این پنل در دسته ماژول‌های بزرگ‌مقیاس قرار دارد که معمولاً برای نیروگاه‌های خورشیدی صنعتی و مزارع خورشیدی کاربرد دارد. ضخامت ۳۵ میلی‌متر نیز بیانگر میزان استحکام و فریم فلزی دور پنل است که در مقابل نیروهای مکانیکی (مثل باد یا برف) مقاومت ایجاد می‌کند.
ابعاد بزرگ‌تر = توان بیشتر اما نیاز به فضای بیشتر:
این پنل با طول ۲.۳۸ متر جزو پنل‌های سری صنعتی با توان بالاست (۵۷۵ وات). یعنی شما می‌توانید با نصب تعداد کمتری پنل، توان بیشتری به‌دست آورید، اما در عوض فضای بیشتری برای هر پنل نیاز است و باید سازه‌ی نگهدارنده و طراحی آرایه خورشیدی بر این اساس انجام شود.
اهمیت در طراحی سازه و فواصل نصب:
این اندازه‌ها مستقیماً بر محاسبه فاصله بین ردیف‌های پنل‌ها (برای جلوگیری از سایه‌اندازی) و طراحی پایه‌ها تأثیر می‌گذارند. برای مثال در نصب زمینی، ارتفاع پنل نسبت به سطح زمین و شیب پنل باید طوری طراحی شود که پنل‌های جلو روی پنل‌های پشت سایه نیندازند.
استانداردسازی در انبارداری و حمل‌ونقل:
وقتی ابعاد مشخص و یکسان باشد، می‌توان حمل‌ونقل، بسته‌بندی و انبارداری را بهینه کرد. مخصوصاً در پروژه‌های بزرگ که صدها یا هزاران پنل وجود دارد.
در جدول مشخصات الکتریکی تحت شرایط استاندارد تست (STC)، عملکرد پنل خورشیدی در بهترین شرایط ممکن (تابش ۱۰۰۰ وات بر متر مربع، دمای سلول ۲۵ درجه سانتی‌گراد و جرم هوای ۱.۵) ارائه شده است. این جدول نشان می‌دهد که توان خروجی پنل‌ها بین ۵۵۵ تا ۵۷۵ وات متغیر است و مدل‌های مختلفی در این بازه تولید می‌شوند. برای هر مدل، مقادیر ولتاژ در نقطه بیشینه توان (Vmp)، جریان در نقطه بیشینه توان (Imp)، ولتاژ مدار باز (Voc) و جریان اتصال کوتاه (Isc) درج شده که برای طراحی سیستم‌های خورشیدی و انتخاب تجهیزات سازگار (مثل اینورتر، کابل و تجهیزات حفاظتی) ضروری هستند. همچنین بهره‌وری پنل (Module Efficiency) در بالاترین مدل یعنی ۵۷۵ وات به عدد قابل توجه ۲۲.۳٪ می‌رسد که نشان‌دهنده عملکرد بسیار خوب این پنل در تبدیل نور خورشید به برق است. این داده‌ها کمک می‌کنند تا مهندسین طراحی دقیق‌تری برای میزان تولید انرژی، ظرفیت سیستم و سازگاری تجهیزات داشته باشند.
در ادامه برای هر یک از مقادیر مهم جدول ELECTRICAL DATA (STC) یک خط توضیح ساده و کاربردی ارائه شده است:
Maximum Power (Pmax)
حداکثر توان خروجی پنل در شرایط استاندارد است؛ برای این مدل بین ۵۵۵ تا ۵۷۵ وات متغیر است و معیار اصلی ظرفیت تولید برق پنل است.
Open-circuit Voltage (Voc)
ولتاژ پنل زمانی که مدار باز است و جریانی از آن عبور نمی‌کند؛ برای بررسی ایمنی و انتخاب تجهیزات با ولتاژ مناسب مهم است.
Short-circuit Current (Isc)
جریان پنل در حالت اتصال کوتاه (زمانی که دو سر خروجی مستقیم به هم وصل‌اند) که در طراحی حفاظتی اهمیت دارد.
Voltage at Maximum Power (Vmp)
میزان ولتاژ خروجی پنل در نقطه‌ای که بیشترین توان را تولید می‌کند؛ برای تنظیم عملکرد اینورتر و سیم‌کشی مهم است.
Current at Maximum Power (Imp)
جریان خروجی پنل در زمان بیشترین توان؛ برای محاسبه ظرفیت جریان سیستم و انتخاب کابل و تجهیزات حفاظتی استفاده می‌شود.
Module Efficiency (%)
راندمان تبدیل نور خورشید به برق؛ در مدل ۵۷۵ وات، بازدهی پنل حدود ۲۲.۳٪ است که بسیار مطلوب ارزیابی می‌شود.
این جدول مشخصات الکتریکی مربوط به توان‌های مختلف پنل خورشیدی را در شرایط تابش متفاوت (با مرجع ۱۰٪ اختلاف تابش خورشید) نمایش می‌دهد. به بیان ساده‌تر، جدول نشان می‌دهد که اگر توان خروجی پنل به جای مقدار اسمی (مثلاً ۵۷۵ وات)، مقداری کمتر یا بیشتر (مثلاً ۵۶۵ یا ۵۵۵ وات) باشد، چه تغییراتی در ولتاژ و جریان در نقطه توان بیشینه (Vmp و Imp) اتفاق می‌افتد. این داده‌ها برای مهندسین و طراحان سیستم‌های خورشیدی مهم هستند چون به آنها اجازه می‌دهد با در نظر گرفتن تولید واقعی پنل در سناریوهای مختلف، عملکرد دقیق‌تر و ایمن‌تری را برای تجهیزات جانبی مثل اینورتر یا کابل‌ها پیش‌بینی کنند. این جدول همچنین نشان می‌دهد که با تغییر جزئی در توان نامی پنل، پارامترهای الکتریکی چقدر تحت تأثیر قرار می‌گیرند و این در طراحی دقیق سیستم خورشیدی نقش حیاتی دارد.
در بخش ELECTRICAL DATA (NOCT)، مشخصات الکتریکی پنل خورشیدی در شرایط واقعی‌تر محیطی (نسبت به شرایط آزمایشگاهی STC) ارائه می‌شود. NOCT مخفف "دمای عملکرد معمولی سلول" است و شرایط آن شامل تابش ۸۰۰ وات بر متر مربع، دمای محیط ۲۰ درجه سانتی‌گراد، سرعت باد ۱ متر بر ثانیه و زاویه نصب آزاد است. در این شرایط، توان خروجی پنل کاهش می‌یابد؛ برای مثال، توان خروجی پنل ۵۷۵ واتی در NOCT به حدود ۴۳۱ وات می‌رسد. این اطلاعات برای برآورد دقیق‌تر عملکرد واقعی پنل در طول روز و محاسبه بازده عملی سیستم در محیط نصب واقعی اهمیت بالایی دارد. همچنین به طراح کمک می‌کند ظرفیت واقعی نیروگاه را بهتر تخمین بزند و از بروز اختلاف بین تولید واقعی و پیش‌بینی‌شده جلوگیری کند.
در بخش MECHANICAL DATA یا داده‌های مکانیکی، مشخصات فیزیکی و ساختاری پنل خورشیدی توضیح داده شده است. این اطلاعات شامل ابعاد دقیق ماژول، وزن، نوع شیشه جلویی (مثلاً شیشه حرارت‌دیده ۳.۲ میلی‌متری با پوشش ضد بازتاب)، جنس قاب (معمولاً آلومینیوم آنودایز شده)، نوع سلول‌های استفاده‌شده (مثلاً ۲۱۰ میلی‌متری، مونوکریستال)، و تعداد سلول‌ها در آرایش مشخص است. همچنین اطلاعاتی درباره نوع کانکتور و طول کابل نیز ارائه می‌شود. این مشخصات به نصاب‌ها و طراحان کمک می‌کند تا نحوه حمل، نصب، نگهداری و تطبیق پنل با تجهیزات مکانیکی و سازه‌ای نیروگاه را به‌درستی مدیریت کنند. انتخاب سازه مناسب، تحمل بارهای محیطی و همچنین سیم‌کشی دقیق به این داده‌ها وابسته است.
پنل خورشیدی 575 وات مونوکریستال ترینا سولار با طراحی منحصر به فرد و استفاده از فناوری‌های پیشرفته، گزینه‌ای عالی برای پروژه‌های خورشیدی با بازدهی بالا و هزینه‌های پایین است. این پنل با گارانتی‌های قوی و عملکرد برتر، سرمایه‌گذاری مطمئنی برای تأمین انرژی پایدار به شمار می‌آید. اگر قصد طراحی یا اجرای یک نیروگاه خورشیدی دارید، دیتاشیت هر پنل خورشیدی مانند نقشه راه شماست. بدون بررسی آن نمی‌توان انتخاب درستی داشت. توصیه می‌کنیم پیش از خرید پنل، دیتاشیت آن را دانلود و با دقت بررسی کنید. در سایت دکتر سولار نیز می‌توانید دیتاشیت برندهای مختلف را دریافت و با هم مقایسه کنید.
